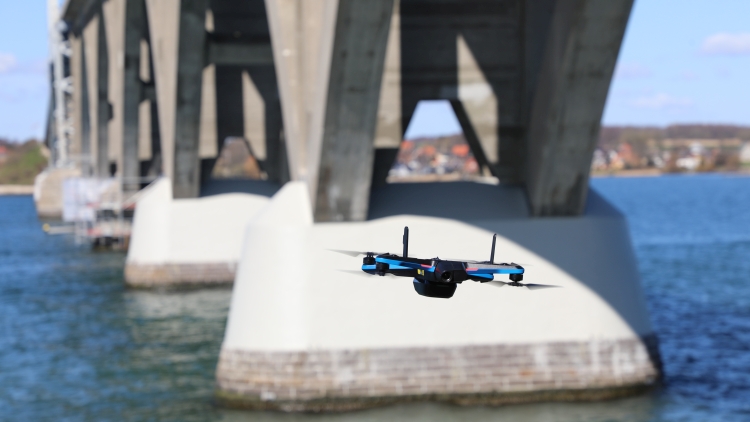

Droner har de sidste par uger været i luften ved Mønbroen og Farøbroerne, hvor de har kigget efter tegn på skader og nedslidning. Det er første gang, at Vejdirektoratet udfører et fuldt broeftersyn kun ved hjælp af droner. I fremtiden vil droner være et normalt syn langs broer i Danmark, og det har en lang række fordele.
Danmark er bundet sammen af hundredvis af broer, og de bliver brugt så flittigt, at der over årene uundgåeligt vil opstå skader, som det er nødvendigt at reparere. Derfor bruger Vejdirektoratet både tid og ressourcer på at holde øje med broernes tilstand.
Normalt foregår et eftersyn af en bro ved, at en ingeniør står på en lift og tager billeder af konstruktionen og undersøger den med sit værktøj. Nogle gange sker dette endda hængende fra et reb. Det er besværligt og til gene for trafikken.
De seneste år har Vejdirektoratet og COWI derfor eksperimenteret med at bruge droner. Dog kun til mindre opgaver og med det formål at teste, hvad dronerne egentlig kan bidrage med. Testene er gået så godt, at dronerne nu for første gang bliver brugt til at udføre en fuld broinspektion. Det arbejde er i gang i disse uger på Mønbroen og Farøbroerne i det sydlige Sjælland.
Droner spotter skader
-Testflyvningerne er gået virkelig godt, og vi er meget tilfredse med resultatet. Vi kan jo se, at vi med dronerne uden problemer spotter de samme skader, som hvis vi havde en fagekspert til at klatre rundt på konstruktionen. Dronerne giver os nogle fordele, fordi de giver os mulighed for at inspicere dele af broen, hvor det ellers ikke ville være muligt at komme til – helt uden at vi behøver genere trafikken på broen, fortæller afdelingsleder Lene Højris Jensen fra Vejdirektoratet.
Dronerne bliver styret af dronepiloter. Deres opgave er at tage en masse fotos af broen i høj opløsning og såkaldt termografiske billeder, der afslører ”skjulte” defekter, som er usynlige for det blotte øje – for eksempel delamineret beton, stenreder og vandgennemsivninger.
Data bruges til 3D-model
Det indsamlede materiale bliver derefter brugt til at lave en 3D-model af konstruktionen, som er særdeles nyttig i det endelige arbejde med at udbedre skaderne. Den fotorealistiske 3D model er tilgængelig via internettet og anvendes som samarbejdsværktøj for Vejdirektoratet, rådgivere og entreprenører.
Metoden med at bruge dronepiloter til at udføre broinspektioner og efterfølgende lave et komplet datasæt over de fundne skader er udviklet af COWI og går under navnet Virtuel Inspektion. Det er også COWI, der i samarbejde med WeFly udfører droneinspektionerne på vegne af Vejdirektoratet.
-De data, vi kan indsamle med dronerne, giver et mere komplet og detaljeret overblik over broens tilstand sammenlignet med, hvad vi kan opnå ved manuel inspektion. Når dataene sættes sammen til en 3D model, kan vi klassificere de forskellige typer af nedbrydning og dermed beslutte præcis, hvornår de forskellige skader skal udbedres, så de bliver tilset, mens de endnu er lette og billige at håndtere, siger Vice President Lars Fuhr Pedersen, COWI.
Vejdirektoratet forventer, at brugen af droner vil spare tid og penge på arbejdet med at udføre broinspektioner. En anden fordel ved de manuelt styrede droner og Virtuel Inspektion er, at man er til mindre gene for trafikken, da det ikke længere vil være nødvendigt at lave afspærringer, mens en bro bliver undersøgt for skader og slitage.
Det er planen, at Vejdirektoratet på sigt vil bruge droner til eftersyn af omkring 70 store broer og en række mindre broer på tværs af Danmark.
