Kvalitetssikring gennem fejlfri signaloverførsel i maskiner og anlæg



Hurtig og effektiv idriftsættelse, undgåelse af tidlige fejl, kontinuerlig tilgængelighed, fejlfri produktion, minimering af efterarbejde og spild, optimal driftssikkerhed og maksimale driftstider er nogle af de faktorer, der gør kvalitetssikring til et centralt emne inden for maskinteknik. AS-Interfaces ledningsførings- og styringsteknologi tilbyder ideelle løsninger med systemintegrerede basisdiagnoser og Bihl+Wiedemanns diagnosesoftware, så fejl i kommunikationsstrukturen kan opdages og rettes både under idriftsættelse og i produktionsdrift.

Kvalitetsmål i maskinteknik opnås gennem forskellige tiltag, der ofte supplerer hinanden: overholdelse af normer og standarder, materialetestprocedurer, overvågning af maskinstilstande og processer, audit- og dokumentationsprocesser samt automatiserede optiske inspektioner på mellem- og slutprodukter. Men med øget implementering af digitaliserede anlæg bliver pålidelig kommunikation mellem maskindele – styringer samt sensorer og aktuatorer i feltbusstrukturer – stadig vigtigere. ASi-porteføljen fra Bihl+Wiedemann har længe muliggjort enhedsintegreret basisdiagnostik direkte via ASi-bus, OPC UA, REST API, gateway-display og integreret webserver, der evaluerer løbende diagnosedata. Som førende udbyder inden for AS-Interface udnytter Bihl+Wiedemann de fordele, som kablings- og styringsteknologien tilbyder til det første automatiseringsniveau i digital kvalitetssikring, men har derudover også sin egen brugervenlige diagnosesoftware. Softwaren kan finde og beskrive potentielle fejl i standardnetværk og ASi Safety-netværk, før faktiske funktionsfejl opstår. Den leverer også konkrete fejlinformationer og direkte løsningsforslag.

Digital fejldiagnose i fire trin – inklusive testrapport til dokumentation

ASi-3, ASi-5, ASi-3 Safety at Work, ASi-5 Safety, Safe Link – med diagnosesoftwaren fra Bihl+Wiedemann kan alle AS-Interface-applikationer analyseres ved hjælp af komponenter fra virksomheden i Mannheim. Diagnosemålinger foretages direkte via ASi-feltbus-gatewayen – ingen yderligere hardware er nødvendig. ”OK”, ”Advarsel” eller ”Fejl” – diagnosesoftwaren kategoriserer resultaterne af de diagnostiske målinger i disse tre kategorier. For at sikre anlæggets fejlfrihed før levering til kunden udfører diagnosesoftwaren først en indledende undersøgelse. Denne undersøgelse afgør, om konfigurationen er korrekt og klar til testdrift. Det næste trin er at måle det kørende anlæg ved hjælp af cykliske tests. Derefter laver diagnosesoftwaren en rapport – og ideelt set rapporteres testene som fejlfri og uden advarsler. Opfølgningskontrollen, der går ud over rapporten ved at registrere ikke-cykliske data til vurdering og fejlanalyse, afslutter diagnosemålingen af systemet. Samtidig opretter softwaren en rapport, der kan føjes til maskinens dokumentation.

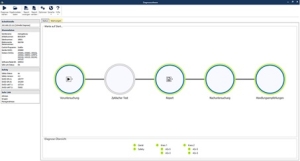

Fig.: Diagnosesoftwaren fra Bihl+Wiedemann kontrollerer kørende systemer, aflæser fejllogs, leverer præcise fejlbeskrivelser samt konkrete løsningsforslag og genererer detaljerede testrapporter til accept af systemet.

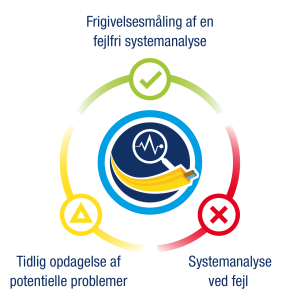

Frigivelsesmålinger under testkørsel for mere effektiv idriftsættelse

Mange maskinproducenter, især dem der producerer standardmaskiner, udfører frigivelsesmålinger på I/O-niveauet parallelt med realistiske testkørsler inden levering til kunderne. Når netværksdeltagerne er entydigt identificeret i maskinens software, og funktionerne er tydeligt beskrevet, kan fejl hurtigt spores og rettes. Og også den senere idriftsættelse lokalt hos kunden nyder godt af en frigivelsesmåling udført af producenten forinden – for hvis f.eks. en beskyttelsesanordning fungerer ved den første kontrol, men sporadisk frakobler ved den endelige godkendelse, kan dette tyde på en eventuel tilslutningsfejl, der som regel er let at afhjælpe.

Kontrolmålinger i løbende systemer

Maskiner og systemer kan også undersøges under drift ved brug af Bihl+Wiedemanns diagnosesoftware. Disse netværksdiagnoser udføres for det meste kontinuerligt – især fordi de hverken påvirker maskinens styring eller kommunikationsydelse. De målte værdier gemmes i en ringbuffer og overskrives i cyklusser, som brugeren kan definere individuelt. Hvis der opdages en fejl gennem de cykliske tests af diagnosesoftwaren, er drifts- og statusinformationer før hændelsen også tilgængelige. Dette gør det muligt specifikt at følge en fejludvikling og vurdere årsagen.

Målrettet systemanalyse ved fejl

Det samme gælder for en konkret fejl, der f.eks. fører til et anlægsstop. Diagnosesoftwaren muliggør også her hurtig fejllokalisering og genererer en beskrivelse af fejlkilden. Desuden genererer softwaren klare og lettilgængelige forslag til fejlafhjælpning. Det giver mulighed for selvhjælp, så maskinoperatøren kan afhjælpe fejlen selv med eget personale. Hvis dette ikke er muligt, kan den endelige testrapport bruges til at kontakte supportafdelingen hos Bihl+Wiedemann. Herefter kan yderligere mulige fejlårsager undersøges og afhjælpes der. Når fejlen er afhjulpet, udfører diagnosesoftwaren en ny frigivelsesmåling og dokumenterer ASi-netværkets fejlfri status i en rapport.

Diagnosesoftware: gratis add-on i Bihl+Wiedemanns software-suites

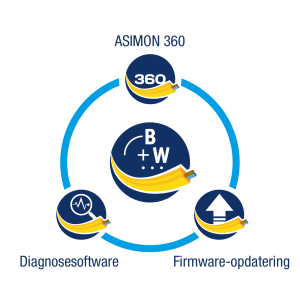

Diagnosesoftwaren er integreret som et gratis add-on direkte i Bihl+Wiedemanns software-suites – ASIMON360 til Safety-applikationer og ASi Control Tools360 til standardapplikationer. Med den kan man nemt og pålideligt inspicere kommunikationsstrukturer i maskiner og systemer for fejl – kontinuerligt eller efter behov. Problemer i netværkets kabling, kontaktfejl, jordslutninger, gentagelser af telegrammer, manglende ASi-deltagere eller perifere fejl, f.eks. pga. defekte sensorer eller aktuatorer, opdages pålideligt af diagnosesoftwaren, vises klart og suppleres med en handlingsanbefaling til afhjælpning af fejlen. Diagnosesoftwaren anvendes både til idriftsættelse og til overvågning af igangværende processer – hvor diagnosen kører i baggrunden og ikke påvirker styresystemets kapacitet eller netværksdataoverførslen.

Fejlfri funktionalitet i ASi-netværk for høj tilgængelighed af maskiner og systemer

Uanset om det handler om automatiseringsteknologi eller funktionel sikkerhed, har ASi opnået et ry som en enkel og pålidelig kablings- og styringsteknologi i industrien. Baseret på allerede integrerede funktioner, der sikrer pålidelig og fejlfri drift, tilbyder Bihl+Wiedemanns diagnosesoftware yderligere måder at overvåge ASi-netværk i maskiner og anlæg for deres funktionalitet og fejlfrihed i hele maskinens livscyklus. Med indledende tests til problemfri idriftsættelser, garanti for maksimal funktionssikkerhed under drift, målrettet fejlafhjælpning samt forebyggelse af maskinfejl yder den et vigtigt bidrag til fremtidssikring af kvaliteten i den mere og mere digitaliserede maskinindustri.

Link til mere informtion: https://www.bihl-wiedemann.de/dk/applikationer/as-interface/diagnostics-with-bihl-wiedemann-as-easy-and-user-friendly-as-asi
