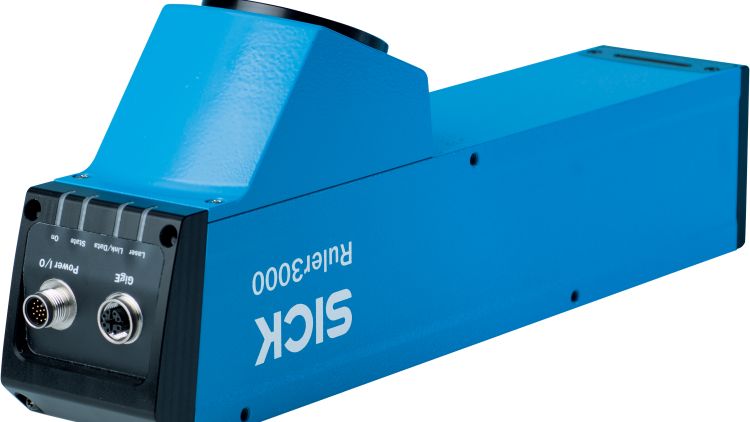

Sick A/S udvider nu med varianter af sensorer indeholdende den prisvindende ROCC-teknologi i serien 3D-streamingkamera Ruler3000. I sensorerne anvendes markedets hurtigste 3D-CCD-chip som byggesten, og de leveres indbygget i en fabrikskalibreret mekanisk konstellation med den lynhurtige chip og en linielaser, som tilsammen genererer 3D-billedprofilerne.
3D-billeder opbygges ved at bevæge et emne under sensoren og dermed generere en 3D-punktsky. CCD-sensoren er specialdesignet af Sick til at udregne 3D-data på selve chippen, som CCD’en sidder på, hvilket giver mulighed for ekstremt høje 3D-billedhastigheder på op til 46KHz. Dette er en smart måde at opnå en meget høj framerate, hvor den efterfølgende pc-platform således ikke belastes med at lave disse kalkulationer. I stedet kan pc’en bruge sine ressourcer på at løse selve applikationen med de kalibrerede 3D-data, som Ruler3000 leverer.
Teknologien ROCC (Rapid On Chip Calculation) er ikke ny hos Sick, men i de nye produkter er teknologien lånt fra serien Ranger3, som tidligere blev kåret som hurtigste 3D-kamera på markedet i sin klasse.
Ranger3 er designet til anvendelse, hvor man selv vil lave sin 3D-geometri med ekstern laser, hvilket giver god mening til specialopgaver.
Med Ruler3060 har Sick lavet det tunge arbejde med at indstille laseren i forhold til optikken, som gør det muligt yderligere at levere forbehandlede data. Dermed sparer man en softwareingeniør for en ellers tidskrævende opgave; nemlig at skulle kalibrere 3D-data på en pc-platform. Dette er nu klaret fra fabrikken ved at fiksere kamera og laser i samme hus. Fordelen ved at levere kalibrerede data til den tilkoblede pc er, at ressourcer kan anvendes på at løse selve inspektionsopgaven i stedet.
3D-måleteknikken samt den høje CCD-opløsning anvendt i Ruler3060 gør det muligt at måle med meget stor præcision. Den er testet i opgaver, hvor den foretager højdemåling med 19um (19 tusindedele millimeter) nøjagtighed. CCD’en er designet så den er syv gange mere lysfølsom, hvilket giver den fordel, at der kan måles stort set på alle overflader i alle farvenuancer og samtidig holde den anvendte laser i en øjensikker laserklasse, hvilket kan spare mekanisk afskærmning.
Denne nye variant har samme kendte ydeevne, men er med det nye måleområde på eksempelvis 500 x 290mm; et perfekt tilpasset måleområde, som er med optimal opløsning til de mest populære applikationer.
