AktueltMaskiner og anlæg02. 12. 2024 | Helle Friemann Nielsen

Historisk operation på Storebæltsbroen

AktueltMaskiner og anlæg02. 12. 2024 By Helle Friemann Nielsen

Sund & Bælt har, efter flere års forberedelser, nu løftet den vestlige del af Storebæltsbroen for første gang. Broløftet, der har til formål at udskifte glidepladerne mellem brolejernes over- og underdel, sker med 12 specialdesignede donkrafte, der tilsammen har en løftekapacitet på 9000 ton.

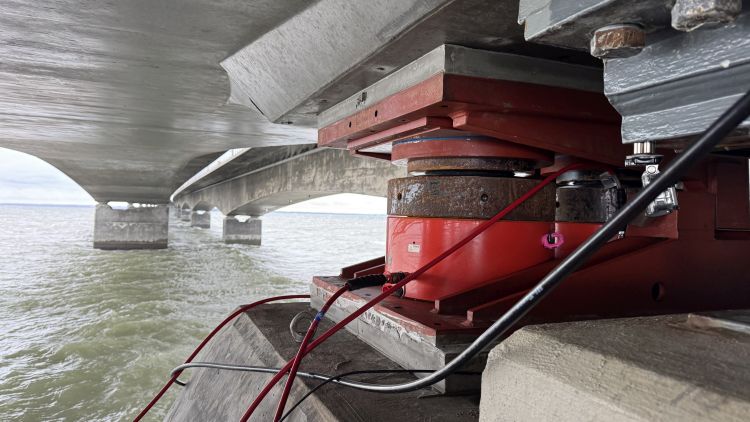

Sådan ser de specialdesignede donkrafte ud, der kan løfte broen 20 mm. Det frigør lige præcis nok plads til, at de glideplader, broen hviler på, kan udskiftes. Der er i alt 12 donkrafte, der tilsammen har en løftekapacitet på 9000 ton. Foto: Sund & Bælt.

Storebæltsbroen er et produkt af dansk ingeniørkunst i verdensklasse. I over 25 år har den forbundet Danmark og gjort det nemt for rejsende i bil og tog at krydse landet. For at sikre, at broen forbliver i topform, laver Sund & Bælt løbende forskellige typer vedligehold. Nu er turen kommet til en helt speciel del af broens konstruktion, som gør broen fleksibel.
Den næsten syv kilometer lange vestbro hviler på brolejer. Mellem lejernes over- og underdel ligger en glideplade, som består af teflon. Glidepladerne sikrer, at broen sikkert kan udvide sig, når det er varmt, og trække sig sammen, når det bliver koldt. Efter mere end 25 års slid er det nu blevet tid til, at pladerne skal udskiftes.
For at det kan lade sig gøre, kræver det, at Storebæltsbroen løftes, så lejerne kan tages ud. Et arbejde der har krævet flere års forberedelse og specialdesignede værktøjer og udstyr.
-Man kan ikke slå op i en manual, når man skal løfte Storebæltsbroen, der vejer flere tusinde ton. Hver enkelt del af broen er unik, og derfor tør jeg godt kalde det en stor ingeniørbedrift, at vi nu, efter mange måneders arbejde, har fundet en sikker og effektiv metode, siger Sophie Juulsgård, der er ingeniør og projektleder i Sund & Bælt.

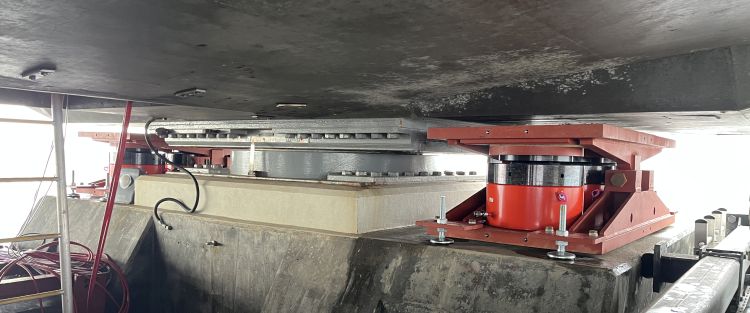

Imellem de røde donkrafte er brolejet. Det er mellem lejets over- og underdel, at glidepladerne er placeret. Det er dem, der gør broen i stand til at bevæge sig. Efter mere end 25 års slid, er det snart tid til, at pladerne skal udskiftes. Foto: Sund & Bælt.

Broen løftes uden at påvirke trafikken
I første omgang udførte Sund & Bælt torsdag den 28. november et prøveløft på én af de i alt 64 bropiller. Broløftet skete ved hjælp af 12 specialdesignede donkrafte, som tilsammen har en løftekapacitet på 9.000 ton. De kan løfte broen cirka 20 millimeter, hvilket skaber lige præcis nok plads til, at brolejerne kan tages ud, så glidepladerne kan udskiftes og lejerne renoveres. Ved prøveløftet blev lejerne dog ikke udskiftet.
-Det har været helt afgørende for os at finde en metode, hvor vi kan udføre broløftene uden at påvirke trafikken, da det vil tage flere år at udskifte alle glidepladerne. Derfor er vi både lettede og stolte over, at prøveløftet er gået efter planen, siger Sophie Juulsgård videre.
Efter det vellykkede prøveløft skal Sund & Bælt nu finde en entreprenør til at udføre udskiftningen af glidepladerne på alle de 64 bropiller. Når entreprenøren er fundet via et udbud, vil udskiftningen gå i gang. Arbejdet forventes at tage 3-5 år.

• Storebæltsforbindelsen stod færdig i 1998, men lejerne blev installeret allerede i 1995.
• Det er et brofag på ca. 110 m, der skal løftes ad gangen. Et brofag vejer ca. 5.500 ton, svarende til vægten af 3.500 almindelige personbiler.
• Brolejerne, som skal tages ud og renoveres, vejer mellem 5,5 og 7,5 ton.
• Glidepladerne er 6 mm tykke, når de er nye. Glidepladerne bliver slidt, når broen bevæger sig og skal skiftes, når de har en tykkelse på 3 mm.
• Hos Sund & Bælt er det projektchef Finn R. Gottfredsen, som står i spidsen for projektet sammen med hans kollegaer Sophie Juulsgård og Martin Duus Havelykke.
• Rambøll er rådgiver på opgaven.
• Donkraftene til prøveløftet er leveret af HYTOR, mens det er HRS i Korsør, som har stået for det praktiske arbejde ved prøveløftet.
