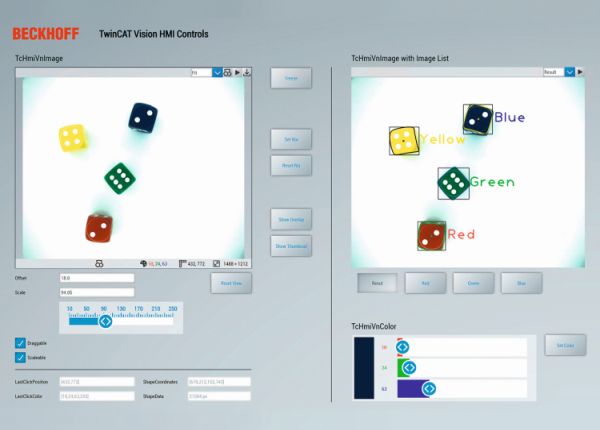

Beckhoffs billedbehandlingsløsning TwinCAT Vision tilbyder nu med den nye TwinCAT HMI Control Package også muligheden for at integrere billedbehandlingen i TwinCAT HMI-brugerfladen. Dette inkluderer en udvidet Image Control til billedvisning samt en Color Control.
Image Control muliggør en direkte sammenkædning af flere billedvariabler og en nem omskiftning mellem billedvisningerne. Desuden tilbyder den følgende features:
• “Frysning” af billedet, dvs. stop af billedopdateringen for en detaljeret analyse af den sidste optagelse.
• Skalering og forskydning af billedet inden for Vision Controls via touch-gestusser, mus eller værdiindtastning for en nærmere betragtning af billeddetaljer.
• Visning af en toolbar med direkte anvendelige betjeningselementer f.eks. billedvalg, skalering, shape-fremstilling, stop af billedopdatering, download af det viste billede.
• Visning af en infobar med aktuelle informationer og værdier, som f.eks. billedstørrelse, pixel-koordinater, farveværdi og shape-data.
• Tegning af figurer – punkt, linje, rektangel, ellipse, polygon i forskellige positioner og størrelser til bestemmelse af størrelse, flade og koordinater til brug for at indstille “regions of interrest” o.a.
• Visning af grafik som kryds, rektangler, cirkler eller billeder som overlay til opsætning og positionering af kameraer eller emner.
Uden denne Control ville brugeren selv skulle oprette og programmere de udvidede funktioner ved hjælp af yderligere tidskrævende elementer. Den nye Image Control, der inkluderer mange enkelt-controls og omfattende JavaScript-programmering, stiller derimod dette til rådighed i fuldt omfang og nemt konfigurerbart.
Desuden tilbyder Vision HMI Package med Color Control følgende features:
• Visning og indtastning af en farveværdi via tre forskellige muligheder: tekstfelt, slider og browserens color-input-element.
• Fleksibel konfigurerbarhed og redigerbarhed hvad angår kanalantal, værdiområde og tilgængelige controls.
• Valg mellem horisontal og vertikal orientering.
• Skift mellem forskellige farveformater som gråværdier, RGB og HSV.
Color Control inkluderer ligeledes enkelt-controls og JavaScript-programmering. Desuden er der mulighed for at sammenkæde direkte med et firedobbelt-array for således at kunne redigere et farvefilter direkte fra PLC’en. Herved sparer brugeren tid og engineering-indsats ved integration af billedbehandlingen i styringsapplikation.
