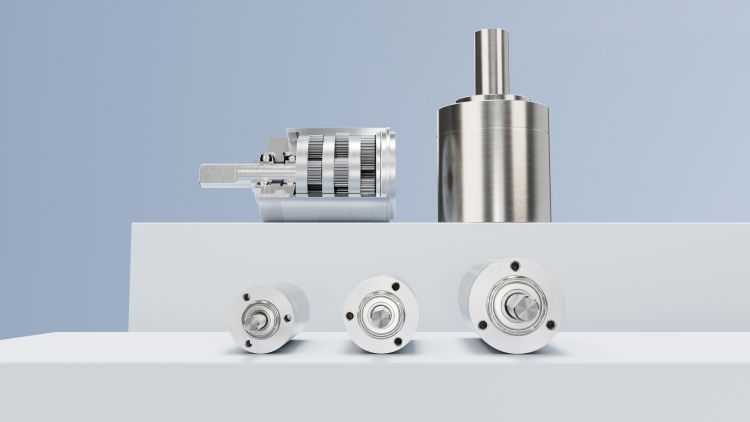

Fleksibilitet, effekttæthed og pris er tre afgørende krav drevkomponenter. Disse krav var også i fokus under udviklingen af GPT-planetgearfamilien fra Faulhaber.
Gearhovederne i den nye GPT-gearfamilie fra Faulhaber kan fleksibelt kombineres med forskellige motorer fra standardsortimentet, såsom motorer fra den flade, børsteløse BXTfamilie eller de børsteløse DC-drev fra mikrodrevsspecialisten.
Under udviklingen blev de specifikt designet til at fungere sammen med DC-drevene i GXR/SXR-familien. Dette gør det muligt at skabe perfekt afstemte kombinationer af enkodere, drev og gearhoveder, som kan integreres kompakt og med matchende diametre uden behov for yderligere forbindelseselementer.
Tåler høje drejningsmomenter og belastningsvariationer
GPT-serien af gearhoveder er udviklet til særligt høje drejningsmomenter. Op til seks planethjul pr. trin gør det muligt at reducere den samlede længde og dermed opnå mere effekt på minimal plads.
GPT-planetgearene er fremstillet af hærdet rustfrit stål, og samlingerne er gennemgående svejsede. Dette sikrer pålidelig overførsel af høje kræfter. Gearhovederne fås i diametre fra 14 til 42 mm og er markant kortere end alternative modeller med samme diameter. De tåler både konstante belastningsvariationer og pludselige eller meget kraftige belastninger.
42 GPT-serien kan eksempelvis opnå et intermitterende drejningsmoment på op til 25 Nm. Afhængigt af variant er kontinuerlige drejningsmomenter mellem 0,6 og 18 Nm samt hastigheder på op til 24.000 o/min mulige. Takket være et bredt udvalg af jævnt fordelte udvekslingsforhold (fra 3:1 til 1437:1) kan drevløsninger tilpasses optimalt til en lang række applikationer. Optimeret samspil mellem komponenterne og højtydende smøremidler bidrager yderligere til den høje ydeevne, ligesom det brede udvalg af forskellige udgangslejer.
Højt drejningsmoment eller lavt støjniveau
Den støjsvage serie i GPT-familien er udviklet til applikationer, hvor et lavt støjniveau er afgørende, eksempelvis fordi drivløsningerne anvendes tæt på mennesker – eller fordi flere motorer benyttes samtidig.
Med et indgangstrin bestående af plastgear reducerer 22 GPT LN og 32 GPT LN støjniveauet med op til 10 dB sammenlignet med standardversionen. Alligevel kan de overføre lejlighedsvise spidsmomenter på henholdsvis op til 4 og 12 Nm. De fungerer i et bredt temperaturområde fra -30 til +110°C, opretholder deres høje virkningsgrad selv ved hyppige eller pludselige belastningsvariationer og imponerer ikke kun med deres ydeevne, men også med et fremragende forhold mellem pris og ydelse.
HT-modellerne er udviklet til miljøer, der kræver mere robuste varianter. Med deres tilpassede geometri er de velegnede til højere belastninger, tilbyder forbedret dynamik og maksimal ydeevne. De fås med tre eller fire geartrin, i talrige udvekslingsforhold og med et driftstemperaturområde mellem -30 og +120°C.
Pludselige belastningsvariationer eller nødstop begrænser ikke drevenes lange levetid. Gearsløret er afhængigt af modellen 0,8 eller 0,6°, hvilket muliggør præcis og gentagelig positionering i en lang række applikationer.
Kilde: Faulhaber.
