Climate Planet er en helt speciel stål- og aluminiumkonstruktion, som ligner og skal forestille jordkloden. Jordkloden er 24 meter i diameter og 19,9 meter høj – lige så høj som en femetagers bygning. Overfladen på jordkloden viser en tro kopi af Jorden.
Climate Planet sætter fokus på verdens klimaudfordringer, og hen over sommeren kan den unikke konstruktion opleves på havnen i Aarhus i forbindelse med Kulturby 2017, hvor den blev åbnet for publikum i begyndelsen af juni. Senere skal den opstilles til COP23 klimatopmødet i Bonn, og derefter er det planen, at den skal turnere rundt i Europa de kommende tre år.

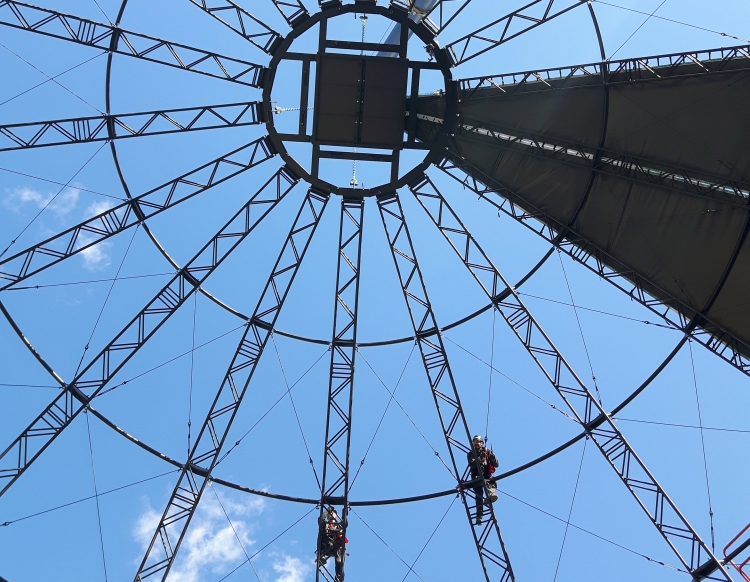

Konstruktionen er opbygget af samme type rigsystemer og teltduge, som anvendes til store udendørs scenekonstruktioner. Indvendigt er der helt mørkt, som i det ydre rum, og kun en stor vejrglobe lyser op.
Vejrgloben er fire meter i diameter og hænger midt i rummet, så publikum kan bevæge sig rundt om den og se den fra alle sider. Den er i sig selv kun en hvid kugle, men ved anvendelse af fire store projektorer vises der levende billeder af Jordens klima fra både fortid, nutid og fremtid i en 45 minutters præsentationsfilm.

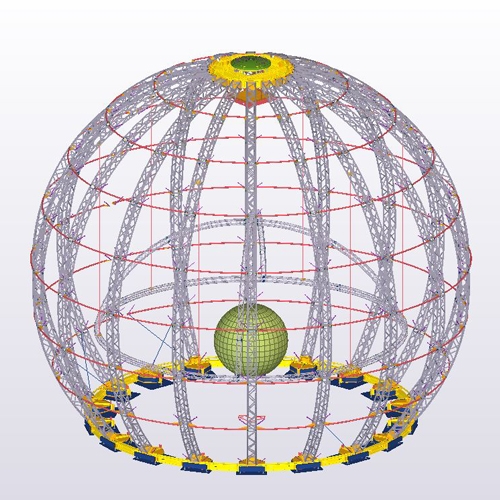

Fuld modellering af alle komponenter
3D Structural Design har udført konceptudvikling, statiske beregninger og produktionsgrundlag for stål- og aluminiumkonstruktionen i samarbejde med forskellige underleverandører. Derudover er der udarbejdet et detaljeret produktionsgrundlag for stål, aluminium og PVC-dug til produktion i henholdsvis Polen, Holland og Danmark.
-Tekla Structures har været anvendt de seneste 10 år, fordi vi kan anvende den samme software fra idé, design og visualisering, og til det endelige produktionsgrundlag er færdiggjort. På grund af den komplekse geometriske form er der også i dette projekt behov for fuld modellering af alle komponenter, så vi sikrer, at der ikke er kollisioner mellem delene, når konstruktionen skal sættes op, siger Knud Hjortflod Nielsen, ejer af 3D Structural Design, som er en af frontløberne i Danmark, når det gælder brugen af BIM/VDC i forbindelse med bærende konstruktioner af forskellig art.
Climate Planet-konstruktionen er ikke stationær, men skal kunne nedtages og opstilles på forskellige lokationer. Optimering af alle detaljer med hensyn til præcision og tolerancer medfører, at montagetiden reduceres.
Virtuel prøvesamling
-Vi har i dette projekt anvendt Tekla Structures fra de første ideer kom på banen, og til den sidste bolt var på plads. Med et gigantisk samlesæt som dette har den virtuelle prøvesamling på skærmen medført en sikkerhed for, at konstruktionen også kunne samles perfekt og hurtigt i skala 1:1 på byggepladsen, fortæller han videre.
Løfteanalyser og statiske beregningsmodeller er genereret på basis af Tekla-modellen, og her er samspillet mellem 3D-modellering og beregningsprogrammet af største vigtighed, forklarer Knud Hjortflod Nielsen.
-Med en 100 procent 3D-modellering af alle komponenter har vi også i dette projekt været med til at sikre, at alle dele er blevet fremstillet med den nødvendige geometriske nøjagtighed, og at alle dele har passet perfekt sammen. Dette blev bevist ved den første opstilling, som gik helt uden problemer, siger Knud Hjortflod Nielsen afslutningsvis.
