Optimal rådgivning ved anlæg med vertikale akser
Deloro Wear Solutions GmbH, en af verdens førende producenter af hårdmetalværktøjer og løsninger til beskyttelse mod slid, har besluttet sig for en løsning fra virksomheden Pilz til sikring af XYZ-svejseanlæg.
Denne løsning omfatter følgende ydelser:
- Rådgivning om det sikre drev- og styringskoncept
- Sikring af den vertikale akse
- Udførelse af risikovurdering
- Tilpasning af det samlede betjeningskoncept
- Valg og programmering af systemer og komponenter
- Idrifttagning af maskinen
Sikker bevægelsesovervågning på vertikale akser

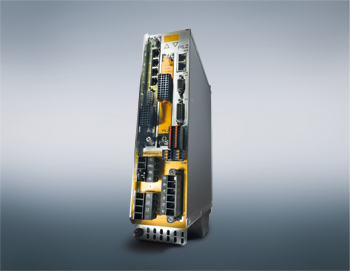

I løsningen fokuseres der på Motion Control-styringssystemet PMCprimo DriveP kombineret med styringssystemet PSSuniversal multi. PMCprimo DriveP styrer og overvåger som overordnet styring både maskinens sikkerheds- og styringsprocesser. Drevsystemet regulerer her op til ti vertikale og horisontale akser.
Safe Motion-funktionerne, som f.eks. sikkerhedsfunktionerne SSR (sikkert hastighedsområde), SLS (sikkert begrænset hastighed), SBC (sikker bremseaktivering), SBT (sikker bremsetest) samt sikkert stop SS1 og SS2 opfylder i applikationen de maksimale sikkerhedskrav indtil Performance Level PL e. De implementeres direkte i drevet. Sikringen af den vertikale akse opfyldes ved at kombinere det sikre driftsstop med aktiveringen af to bremser inklusive sikker bremsetest.
Øgning af produktiviteten ved hjælp af sikker “programmering”
Derudover er maskinens tilgængelighed øget væsentligt ved hjælp af “teach-metoden”. Når svejseprofilkonturen beregnes ud fra teach-punkterne og derefter gennemkøres, kan teach-processen udføres med den sikkert reducerede hastighed SLS, mens beskyttelsesdøren er åben. Operatøren kan overvåge processen optimalt – klargøringstiden reduceres til et minimum.
PMCprimo DriveP får hjælp af den konfigurerbare styring PSSuniversal multi i automatiseringssystemet PSS 4000. Denne styring overvåger sikkerhedsfunktioner som f.eks. nødstop samt automatisk drift og klargøringsdrift i PTA-anlægget. Den komplette svejsemaskine overvåges ikke kun i styrings- og drevdelen, men også ved sving- og skydedøre af vores sikre sensorteknologi PSEN. Betjeningsterminalen PMI anvendes også til sikker diagnose.
